Rury kołnierzowe DN100 i DN150

Rury kołnierzowe

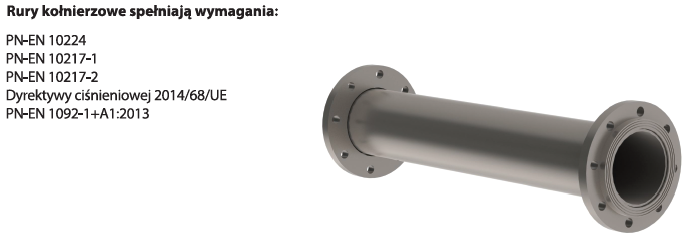

Rury kołnierzowe DN100 i DN150, mogą być wykorzystane do budowy między innymi rurociągów p.poż., sprężonego powietrza, odwadniania, technologicznych.

Poprzez weryfikację badaniami nieniszczącymi oraz wyżarzanie spoiny i strefy wpływu ciepła, rury kołnierzowe ze szwem, mają potwierdzone identyczne parametry i możliwość takiego samego zastosowania jak rury bezszwowe.

HUTA ŁABĘDY jest również producentem rur stalowych HFW.

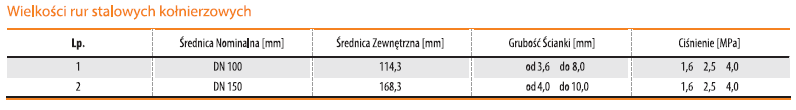

Wielkości rur stalowych kołnierzowych

Lp.	Średnica nominalna [mm]	Średnica zewnętrzna [mm]	Grubość ścianki [mm]	Ciśnienie [MPa]
1	DN 100	114,3	od 3,6 do 8,0	1,6 2,5 4,0
2	DN 150	168,3	od 4,0 do 10,0	1,6 2,5 4,0

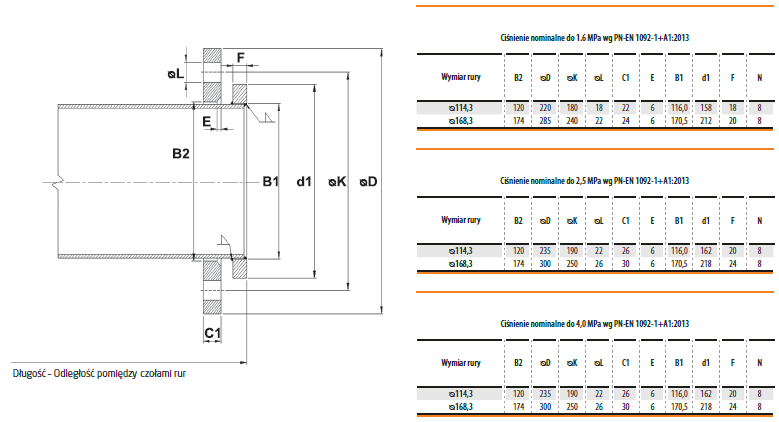

Ciśnienie nominalne do 1,6 MPa wg PN-EN 1092-1+A1:2013

Wymiar rury	B2	ØD	ØK	ØL	C1	E	B1	d1	F	N
Ø114,3	120	220	180	18	22	6	116,0	158	18	8
Ø168,3	174	285	240	22	24	6	170,5	212	20	8

Ciśnienie nominalne do 2,5 MPa wg PN-EN 1092-1+A1:2013

Wymiar rury	B2	ØD	ØK	ØL	C1	E	B1	d1	F	N
Ø114,3	120	235	190	22	26	6	116,0	162	20	8
Ø168,3	174	300	250	26	30	6	170,5	218	24	8

Ciśnienie nominalne do 4,0 MPa wg PN-EN 1092-1+A1:2013

Wymiar rury	B2	ØD	ØK	ØL	C1	E	B1	d1	F	N
Ø114,3	120	235	190	22	26	6	116,0	162	20	8
Ø168,3	174	300	250	26	30	6	170,5	218	24	8

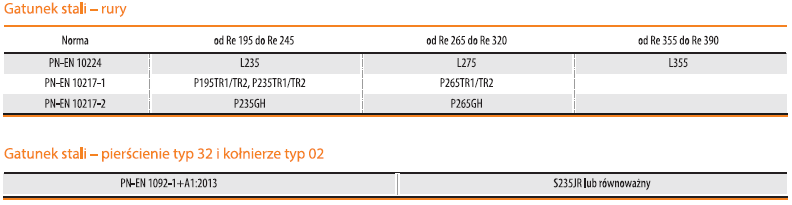

Gatunek stali – rury

Norma	od Re 195 do Re 245	od Re 265 do Re 320	od Re 355 do Re 390
PN-EN 10224	L235	L275	L355
PN-EN 10217-1	P195TR1/TR2, P235TR1/TR2	P265TR1/TR2
PN-EN 10217-2	P235GH	P265GH

Gatunek stali – pierścienie typ 32 i kołnierze typ 02

PN-EN 1092-1+A1:2013

S235JR lub równoważny
