Przejdź do treści Kształtowniki V wykorzystywane są do produkcji stalowych odrzwi obudów chodnikowych i łączone za pomocą strzemion SD i SDO są specjalnie zaprojektowanymi elementami, które mają na celu zapewnienie bezpieczeństwa w kopalniach poprzez podtrzymywanie skał i zapobieganie ich osuwaniu się. Są one kluczowym elementem
w konstrukcji chodników górniczych. Współczesne technologie i materiały pozwalają na produkcję kształtowników o wysokiej wytrzymałości i długiej żywotności.
| Kształtownik | K | N | F | D | G | E | H | Ix | Wx | Iy | Wy | F | m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [mm] | [cm4] | [cm3] | [cm4] | [cm3] | [cm2] | [kg/m] | |||||||
| V21 | 125 ±1 | 95,5 ±0,5 | 45 ±0,5 | 14 ±0,6 | 7,5 ±0,5 | 26 ±0,6 | 108 +1−0,6 | 335 | 59,3 | 394 | 63 | 26,8 | 21 |
| V25 | 135 ±1 | 103,5 ±0,5 | 46,3 ±0,5 | 15 ±0,6 | 7,5 ±0,5 | 28,5 ±0,6 | 118 +1−0,6 | 464 | 74,6 | 540 | 80 | 31,7 | 25 |
| V29 | 150,5 ±1 | 116,5 ±0,5 | 53 ±0,5 | 16 ±0,6 | 7,75 ±0,5 | 28,5 ±0,6 | 124 ±1 | 581 | 87,5 | 756 | 100,5 | 36,3 | 28,5 |
| V32 | 171 ±1 | 128,3 ±0,5 | 59,5 ±0,5 | 16 ±0,5 | 7,5 ±0,5 | 31,5 ±0,6 | 137 ±1 | 838 | 121,4 | 1174 | 137,3 | 40,9 | 32,1 |
| V34 | 171 ±1 | 128,3 ±0,5 | 60,5 ±0,5 | 16 ±0,6 | 7,9 ±0,5 | 30,5 ±0,6 | 137 ±1 | 885 | 124 | 1190 | 139 | 43,5 | 34,1 |
| V36 | 171 ±1 | 128,5 ±0,5 | 60,5 ±0,5 | 17 ±0,6 | 8,5 ±0,5 | 31,5 ±0,6 | 138 ±1 | 923 | 127,6 | 1229 | 143,7 | 45,2 | 35,5 |
| USG | 133 ±1 | 95 ±1 | --- | 12 +0,5−1 | --- | 25,5 ±1 | 87 ±1 | --- | --- | --- | --- | --- | 24,5 |

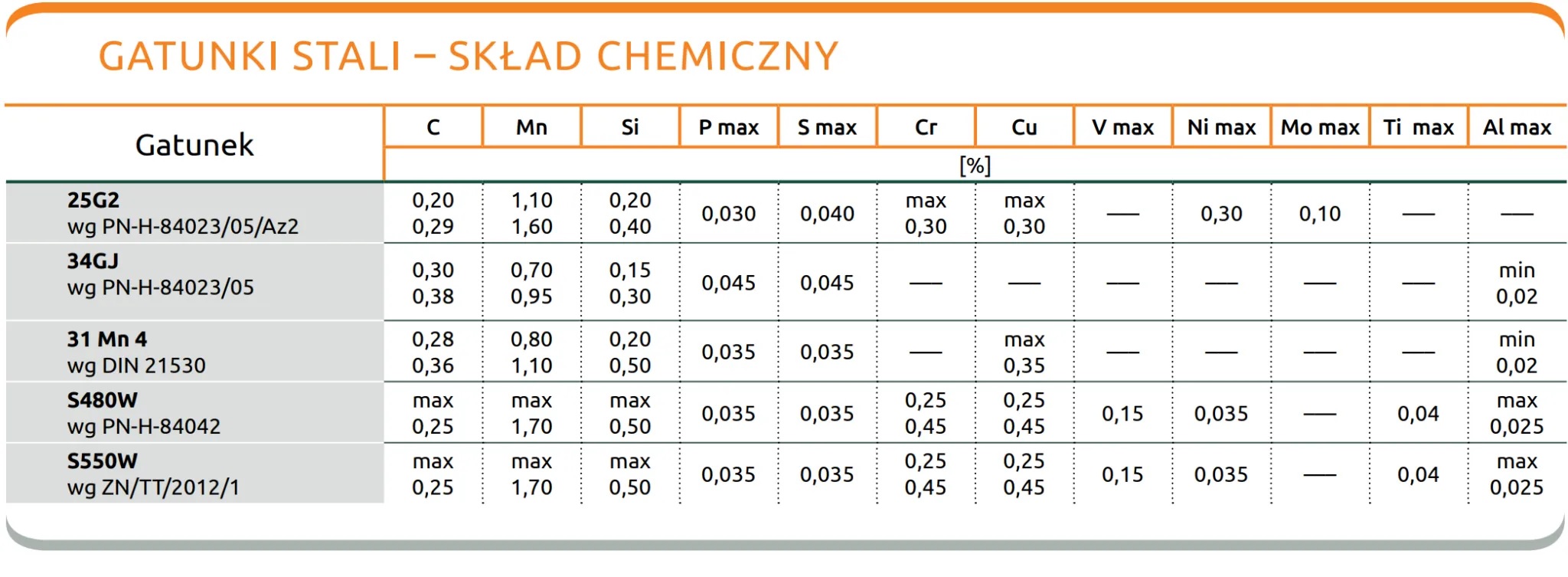

| Gatunek | C | Mn | Si | P max | S max | Cr | Cu | V max | Ni max | Mo max | Ti max | Al max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [%] | ||||||||||||
|
25G2 wg PN-H-84023/05/Az2 |
0,20 0,29 |
1,10 1,60 |
0,20 0,40 | 0,030 | 0,040 |
max 0,30 |
max 0,30 | — | 0,30 | 0,10 | — | — |
|
34GJ wg PN-H-84023/05 |
0,30 0,38 |
0,70 0,95 |
0,15 0,30 | 0,045 | 0,045 | — | — | — | — | — | — |
min 0,02 |
|
31 Mn 4 wg DIN 21530 |
0,28 0,36 |
0,80 1,10 |
0,20 0,50 | 0,035 | 0,035 | — |
max 0,35 | — | — | — | — |
min 0,02 |
|
S480W wg PN-H-84042 |
max 0,25 |
max 1,70 |
max 0,50 | 0,035 | 0,035 |
0,25 0,45 |
0,25 0,45 | 0,15 | 0,035 | — | 0,04 |
max 0,025 |
|
S550W wg ZN/TT/2012/1 |
max 0,25 |
max 1,70 |
max 0,50 | 0,035 | 0,035 |
0,25 0,45 |
0,25 0,45 | 0,15 | 0,035 | — | 0,04 |
max 0,025 |
| Gatunek |
Granica plastyczności Re |
Wytrzymałość na rozciąganie Rm |
Wydłużenie A5 |
Udarność (min. po starzeniu) | |
|---|---|---|---|---|---|
| KCU2A | DVM | ||||
| [MPa] min. | [MPa] min. | [%] min. | [J/cm2] | [J] | |
| 25G2 | 340 | 550 | 18 | 30 | — |
| 34GJ | 340 | 550 | 17 | 30 | — |
| 31 Mn 4 | 350 | 550 | 18 | — | 18 |
| S480W | 480 | 650 | 17 | 30 | — |
| S550W | 550 | 730 | 18 | 50 | — |
